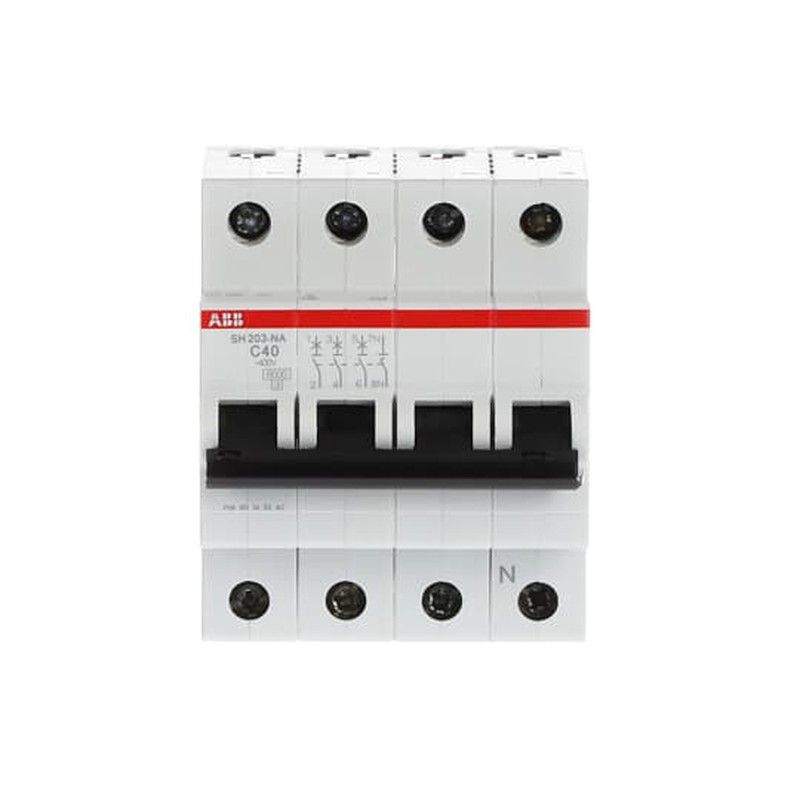

Int.Aut. Sh203-C40Na 3P+N 40A C 6Ka

Gli interruttori automatici miniaturizzati Compact Home SH200 sono limitatori di corrente. Hanno due diversi meccanismi di sgancio, il meccanismo di sgancio termico ritardato per la protezione da sovraccarico e il meccanismo di sgancio elettromeccanico per la protezione da cortocircuito. Sono disponibili in diverse caratteristiche (B,C),

configurazioni (1P,1P+N,2P,3P,3P+N,4P), poteri di interruzione (fino a 6 kA a 230/400 V AC) e correnti nominali (fino a 40 A). Tutti gli MCB della gamma di prodotti SH200 sono conformi alla norma IEC/EN 60898-1, consentendone l'uso in applicazioni residenziali.

Specifiche tecniche

Regole:

IEC/EN 60898-1

Funzione inciampo:

C

Tensione operativa nominale:

acc. secondo IEC 60898-1 400 V

Tensione operativa:

Massimo (tolleranza inclusa) 440 V CA

Minimo 12 V CA

Tensione nominale di isolamento (Ui):

acc. secondo IEC/EN 60664-1 440 V

Tensione nominale supportata da impulsi (Uimp):

4kV

a 2000 m 5 kV

al livello del mare 6,2 kV

Tensione di prova dielettrica:

50/60 Hz, 1 minuto: 2 kV

Tipo di tensione in ingresso:

AC

Corrente nominale (In):

40A

Capacità nominale di cortocircuito:

(CA) 6 kA

(400 V CA) 6 kA

(400 V) 6 kA

Corrente condizionale nominale di cortocircuito (Inc):

(230 V) 6 kA

(400 V) 6 kA

Frequenza nominale (f):

50/60 Hz

Perdita di potenza:

19,2 W

alle condizioni operative nominali per polo 4,8 W

Collegamento all'alimentazione:

Arbitrario

Indicazione della posizione del contatto:

ON/OFF

Classe di limitazione della potenza:

3

Resistenza elettrica:

Ciclo di 10000 CA

Resistenza meccanica:

20000 cicli

Numero di post protetti:

3

Numero di poli:

3+N

Categoria di impennata:

III

Posizione dei terminali neutri:

Esatto

Coppia di serraggio:

2 Nm

Tipo di attuatore:

Attiva/disattiva

Tipo di terminale a vite:

Terminale a gabbia

Marcatura dell'attuatore:

I/O

Materiale dell'attuatore:

Gruppo di isolamento II, nero, sigillabile

Materiale dell'alloggiamento:

Gruppo di isolamento II, RAL 7035

Montaggio su contattori:

TH35-15 (binario di montaggio 35 x 15 mm) acc. alla norma CEI 60715

TH35-7.5 (binario di montaggio 35 x 7,5 mm) acc. alla norma CEI 60715

Posizione di montaggio:

qualsiasi

Cacciavite consigliato:

Pozidrive 2

Accessori disponibili:

No

Capacità di connessione:

Conduttore 25/25 mm²

Flessibile con ghiera 0,75...16 mm²

Flessibile 0,75...16 mm²

Rigido 0,75...25 mm²

A treccia 0,75 ... 25 mm²

Dimensioni dell'installazione:

acc. secondo DIN 43880 1

Tipo di terminale:

Terminali a vite

Conformità dei materiali

Informazioni RoHS:

2CDK400030D0201

Stato RoHS:

A seguito della Direttiva UE 2011/65/UE e dell'emendamento 2015/863 del 22 luglio 2019

Data RoHS:

0335

Dichiarazione REACH:

9AKK108468A9644

Informazioni REACH:

Vero: contiene sostanze > 0,1 percentuale di massa

Modello di reporting sui minerali di conflitto (CMRT):

9AKK108468A3363

Ambiente

Temperatura ambiente:

Funzionamento -25 ... +55 °C

Conservazione -40 ... +70 °C

Temperatura di riferimento dell'aria ambiente:

30°C

Grado di protezione:

IP20

Custodia con coperchio IP40

Grado di contaminazione:

2

Condizioni ambientali:

28 cicli

con 55 °C / 90-96%

e 25 °C / 95-100%

Resistenza alle vibrazioni secondo IEC 60068-2-6:

20 cicli con carico 0,8 pollici: 5 g 5 ... 150 ... 5 Hz

Resistenza agli urti secondo IEC 60068-2-27:

25 g 2 shock 13 ms

Informazioni ambientali:

2CDK400030D0201

Dimensioni

Larghezza in numero di spazi modulari:

4

Larghezza del prodotto:

70mm

Altezza del prodotto:

85 mm

Lunghezza del prodotto:

69 mm

Peso del prodotto:

0,5kg

Peso netto del palo:

0,115 kg

Profondità incorporata (t2):

69mm

Classificazione

Imballaggio delle unità di livello 1:

scatola 1 pezzo

Peso dell'imballaggio livello 1:

0,51kg

Certificati e dichiarazioni (numero del documento)

Agenzia di certificazione:

IT

IEC

Dichiarazione di conformità - CE:

2CDK400607D2703

Installazione

Istruzioni e manuali:

2CDS207105P0001

Download popolari

Scheda tecnica, informazioni tecniche:

2CSC400030D0202

Classificazioni

ETIM 8:

EC000042 - Interruttore automatico miniaturizzato (MCB)

ETIM 9:

EC000042 - Interruttore automatico miniaturizzato (MCB)

Categoria RAEE:

5. Piccole attrezzature (nessuna dimensione esterna superiore a 50 cm)

RAEE B2C/B2B:

Da azienda a azienda

CN8:

8536 20 10

UNSPSC:

39121603

Lezione elettronica:

V11.0: 27141901

Codice di categoria granulare IDEA (IGCC):

4897 >> Interruttori automatici miniaturizzati

Codice di classificazione dell'oggetto:

F
