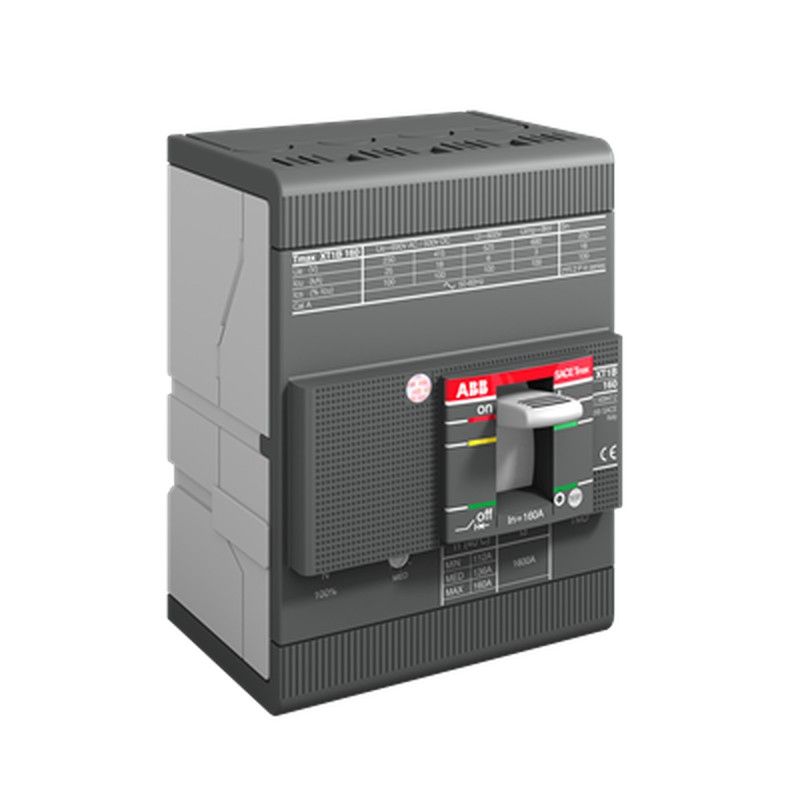

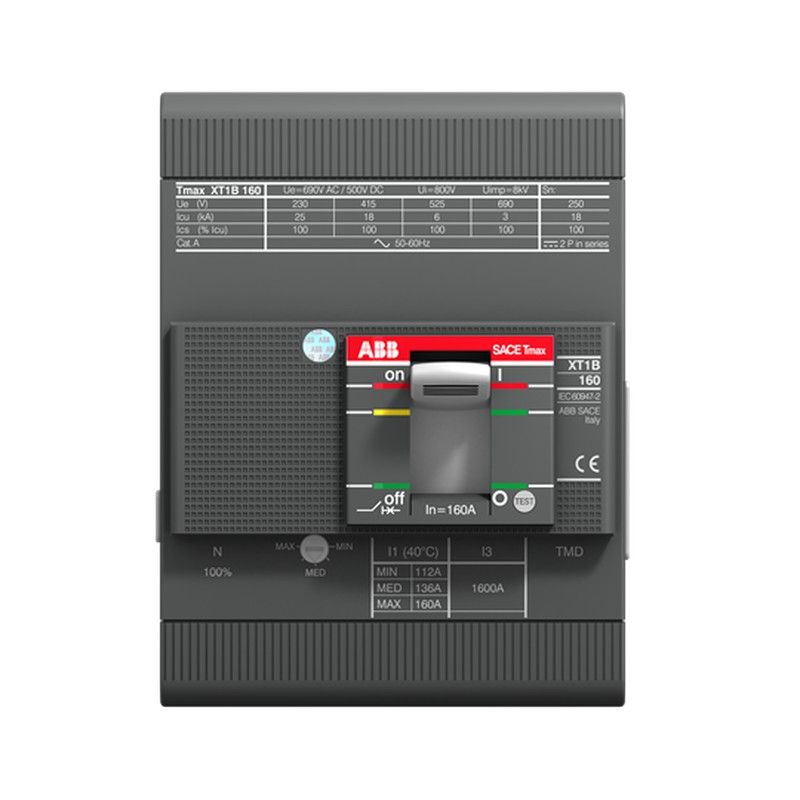

Xt1C160 Tmd R160 Im1600 4P F F 1Sda067410R1

INTERRUTTORE TMAX

Larghezza del prodotto:

101,6 mm

Altezza del prodotto:

130mm

Lunghezza del prodotto:

70mm

Peso del prodotto:

1,4kg

Informazioni sulla confezione

Imballaggio delle unità di livello 1:

scatola da 1 pezzo

Larghezza imballaggio livello 1:

128mm

Imballaggio Livello 1 Alto:

135 mm

Imballaggio lungo livello 1:

143 mm

Peso dell'imballaggio livello 1:

1.454 kg

EAN Confezione di livello 1:

8015644013042

Informazioni aggiuntive

Tipo di interruttore da associare:

Distribuzione dell'energia

Capacità di connessione del circuito principale:

Sbarra collettrice 45,5...80 mm²

Tipo corrente:

AC/DC

Durata elettrica:

120 cicli all'ora

8000 cicli

Durabilità meccanica:

240 cicli all'ora

25000 cicli

Numero di poli:

4

Orario di apertura:

CB con SOR 15 ms

CB con UVR 15 ms

Ordine multiplo:

1 pezzo

Perdita di potenza:

alle condizioni operative nominali per polo 15 W

Tipo di prodotto principale:

SACE TmaxXT

Nome del prodotto:

Interruttore automatico scatolato

Tipo di prodotto:

Interruttore automatico

Corrente nominale (In):

160A

Frequenza nominale (f):

50/60Hz

Tensione nominale (Ur):

690V

Tensione nominale supportata da impulsi (Uimp):

8 kV

Impostazione della corrente di cortocircuito istantanea nominale (Ii):

1600 d.C

Tensione nominale di isolamento (Ui):

800 V

Tensione operativa nominale:

690 V CA

500 V CC

Capacità di interruzione nominale di cortocircuito in servizio (Ics):

(220 V CA) 40 kA

(230 V CA) 40 kA

(240 V CA) 40 kA

(380 V CA) 25 kA

(415 V CA) 25 kA

(440 V CA) 12,5 kA

(500 V CA) 9 kA

(525 V CA) 8 kA

(690 V CA) 4 kA

(250 V CC) 2 poli in serie 25 kA

Mostra di più

Capacità di interruzione nominale in cortocircuito (Icu):

(220 V CA) 40 kA

(230 V CA) 40 kA

(240 V CA) 40 kA

(380 V CA) 25 kA

(415 V CA) 25 kA

(440 V CA) 25 kA

(500 V CA) 18 kA

(525 V CA) 8 kA

(690 V CA) 4 kA

(250 V CC) 2 poli in serie 25 kA

Mostra di più

Corrente ininterrotta nominale (Iu):

160A

Cacciavite consigliato:

Circuito principale M6

Rilascio:

TMD

Tipo di sblocco:

TM

Data RoHS:

NA

Intervallo di regolazione:

112...160 A

Livello di prestazione in cortocircuito:

C

Regole:

IEC60947-2

Sottotipo:

XT1

Tipo di connessione terminale:

Anteriore

Tipo di terminale:

Bullone

Coppia di serraggio:

6 Nm

Versione:

F

Disegno dimensionale CAD:

1SDH001295R0080
